DGUV V3 Grenzwerte: Tabelle für Schutzleiter, Isolation und Ableitstrom

Die Grenzwerte aus Tabelle 1 und 2 der DGUV Information 203-070 für die wiederkehrende Prüfung ortsveränderlicher Betriebsmittel — je Schutzklasse, mit Messbedingung und Fundstelle. Als PDF auf zwei A4-Seiten.

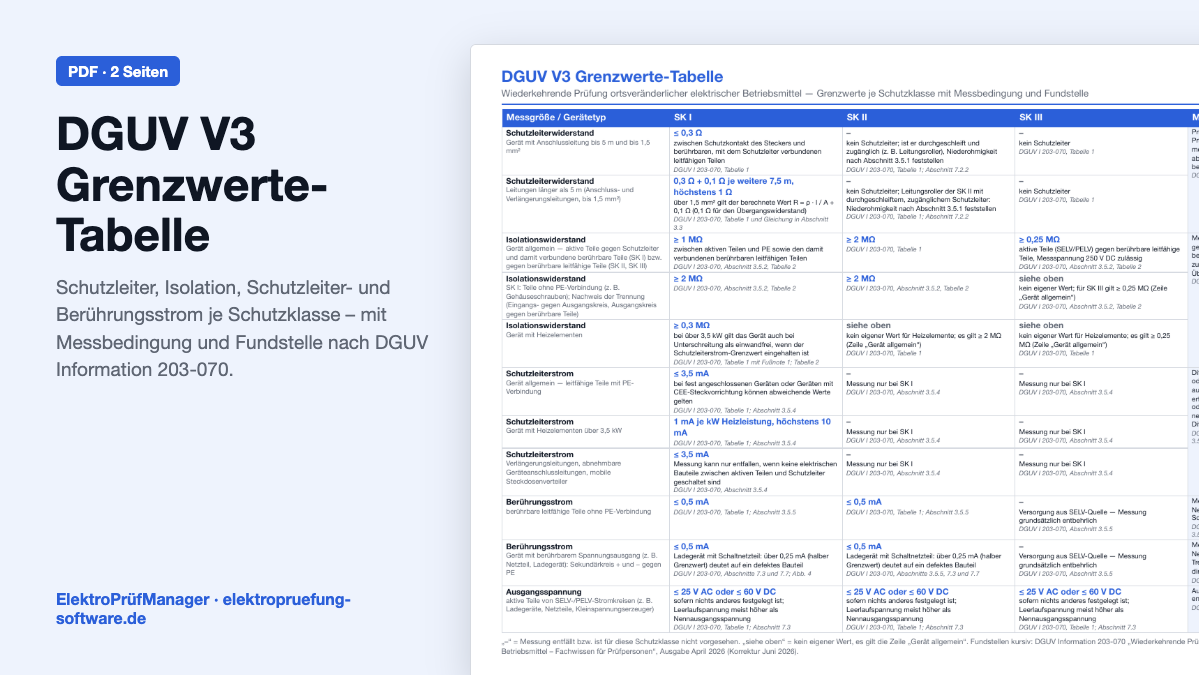

Vorschau

Kostenlos herunterladen

DGUV-V3-Grenzwerte-Tabelle (PDF) — als PDF-Datei

DGUV Information 203-070SK I · SK II · SK III2 Seiten A4PDF · kostenlos

Grenzwerte je Schutzklasse I, II und III: Schutzleiterwiderstand, Isolationswiderstand, Schutzleiterstrom, Berührungsstrom, Ausgangsspannung
Sonderfälle als eigene Zeilen: lange Leitungen, Geräte mit Heizelementen, Verlängerungsleitungen, Geräte mit Spannungsausgang
Messbedingung und Fundstelle in DGUV Information 203-070 bei jedem Wert
Seite 2: Prüfablauf, Reihenfolge der Messungen, Besonderheiten und Dokumentation

Ich erhalte den Download per E-Mail plus praktische Tipps zur elektrischen Betriebsmittelprüfung nach DGUV Vorschrift 3. Abmeldung jederzeit mit einem Klick. Weitere Infos in der Datenschutzerklärung.

Kostenlos · Keine Kreditkarte · Jederzeit abbestellbar

Grenzwerte für die DGUV-V3-Prüfung im Überblick

Schutzleiterwiderstand

Gerät mit Anschlussleitung bis 5 m und bis 1,5 mm²

SK I: ≤ 0,3 Ωzwischen Schutzkontakt des Steckers und berührbaren, mit dem Schutzleiter verbundenen leitfähigen TeilenDGUV I 203-070, Tabelle 1
SK II: –kein Schutzleiter; ist er durchgeschleift und zugänglich (z. B. Leitungsroller), Niederohmigkeit nach Abschnitt 3.5.1 feststellenDGUV I 203-070, Tabelle 1; Abschnitt 7.2.2
SK III: –kein SchutzleiterDGUV I 203-070, Tabelle 1

Messbedingung: Prüfstrom mind. 200 mA; bei Prüfgleichspannung in beide Stromrichtungen messen; Leitung während der Messung abschnittsweise über die ganze Länge bewegen (DGUV I 203-070, Abschnitt 3.5.1)

Schutzleiterwiderstand

Leitungen länger als 5 m (Anschluss- und Verlängerungsleitungen, bis 1,5 mm²)

SK I: 0,3 Ω + 0,1 Ω je weitere 7,5 m, höchstens 1 Ωüber 1,5 mm² gilt der berechnete Wert R = ρ · l / A + 0,1 Ω (0,1 Ω für den Übergangswiderstand)DGUV I 203-070, Tabelle 1 und Gleichung in Abschnitt 3.3
SK II: –kein Schutzleiter; Leitungsroller der SK II mit durchgeschleiftem, zugänglichem Schutzleiter: Niederohmigkeit nach Abschnitt 3.5.1 feststellenDGUV I 203-070, Tabelle 1; Abschnitt 7.2.2
SK III: –kein SchutzleiterDGUV I 203-070, Tabelle 1

Isolationswiderstand

Gerät allgemein — aktive Teile gegen Schutzleiter und damit verbundene berührbare Teile (SK I) bzw. gegen berührbare leitfähige Teile (SK II, SK III)

SK I: ≥ 1 MΩzwischen aktiven Teilen und PE sowie den damit verbundenen berührbaren leitfähigen TeilenDGUV I 203-070, Abschnitt 3.5.2, Tabelle 2
SK II: ≥ 2 MΩDGUV I 203-070, Tabelle 1
SK III: ≥ 0,25 MΩaktive Teile (SELV/PELV) gegen berührbare leitfähige Teile, Messspannung 250 V DC zulässigDGUV I 203-070, Abschnitt 3.5.2, Tabelle 2

Messbedingung: Messspannung mind. Bemessungsspannung gegen Erde, nicht unter 500 V DC; Messstrom bei den Grenzwerten mind. 1 mA; 250 V DC zulässig bei SELV/PELV und bei Geräten mit Überspannungsableitern (DGUV I 203-070, Abschnitt 3.5.2)

Isolationswiderstand

SK I: Teile ohne PE-Verbindung (z. B. Gehäuseschrauben); Nachweis der Trennung (Eingangs- gegen Ausgangskreis, Ausgangskreis gegen berührbare Teile)

SK I: ≥ 2 MΩDGUV I 203-070, Abschnitt 3.5.2, Tabelle 2
SK II: ≥ 2 MΩDGUV I 203-070, Abschnitt 3.5.2, Tabelle 2
SK III: siehe obenkein eigener Wert; für SK III gilt ≥ 0,25 MΩ (Zeile „Gerät allgemein“)DGUV I 203-070, Abschnitt 3.5.2, Tabelle 2

Isolationswiderstand

Gerät mit Heizelementen

SK I: ≥ 0,3 MΩbei über 3,5 kW gilt das Gerät auch bei Unterschreitung als einwandfrei, wenn der Schutzleiterstrom-Grenzwert eingehalten istDGUV I 203-070, Tabelle 1 mit Fußnote 1; Tabelle 2
SK II: siehe obenkein eigener Wert für Heizelemente; es gilt ≥ 2 MΩ (Zeile „Gerät allgemein“)DGUV I 203-070, Tabelle 1
SK III: siehe obenkein eigener Wert für Heizelemente; es gilt ≥ 0,25 MΩ (Zeile „Gerät allgemein“)DGUV I 203-070, Tabelle 1

Schutzleiterstrom

Gerät allgemein — leitfähige Teile mit PE-Verbindung

SK I: ≤ 3,5 mAbei fest angeschlossenen Geräten oder Geräten mit CEE-Steckvorrichtung können abweichende Werte geltenDGUV I 203-070, Tabelle 1; Abschnitt 3.5.4
SK II: –Messung nur bei SK IDGUV I 203-070, Abschnitt 3.5.4
SK III: –Messung nur bei SK IDGUV I 203-070, Abschnitt 3.5.4

Messbedingung: Differenzstrommethode, alternative Methode oder direkte Methode (beim Schutzleiterstrom aus Sicherheitsgründen nicht empfohlen); erfasst die Isolationsmessung nicht alle Teile oder ist sie bei Heizelementen über 3,5 kW negativ, nur direkte oder Differenzstrommethode (DGUV I 203-070, Tabelle 1, Fußnote 2; Abschnitte 3.5.3 und 3.5.4)

Schutzleiterstrom

Gerät mit Heizelementen über 3,5 kW

SK I: 1 mA je kW Heizleistung, höchstens 10 mADGUV I 203-070, Tabelle 1; Abschnitt 3.5.4
SK II: –Messung nur bei SK IDGUV I 203-070, Abschnitt 3.5.4
SK III: –Messung nur bei SK IDGUV I 203-070, Abschnitt 3.5.4

Schutzleiterstrom

Verlängerungsleitungen, abnehmbare Geräteanschlussleitungen, mobile Steckdosenverteiler

SK I: ≤ 3,5 mAMessung kann nur entfallen, wenn keine elektrischen Bauteile zwischen aktiven Teilen und Schutzleiter geschaltet sindDGUV I 203-070, Abschnitt 3.5.4
SK II: –Messung nur bei SK IDGUV I 203-070, Abschnitt 3.5.4
SK III: –Messung nur bei SK IDGUV I 203-070, Abschnitt 3.5.4

Berührungsstrom

berührbare leitfähige Teile ohne PE-Verbindung

SK I: ≤ 0,5 mADGUV I 203-070, Tabelle 1; Abschnitt 3.5.5
SK II: ≤ 0,5 mADGUV I 203-070, Tabelle 1; Abschnitt 3.5.5
SK III: –Versorgung aus SELV-Quelle — Messung grundsätzlich entbehrlichDGUV I 203-070, Abschnitt 3.5.5

Messbedingung: Messung gegen den Schutzleiter der Netzversorgung; Methoden wie beim Schutzleiterstrom (DGUV I 203-070, Tabelle 1, Fußnote 2; Abschnitt 3.5.5)

Berührungsstrom

Gerät mit berührbarem Spannungsausgang (z. B. Netzteil, Ladegerät): Sekundärkreis + und − gegen PE

SK I: ≤ 0,5 mALadegerät mit Schaltnetzteil: über 0,25 mA (halber Grenzwert) deutet auf ein defektes BauteilDGUV I 203-070, Abschnitte 7.3 und 7.7; Abb. 4
SK II: ≤ 0,5 mALadegerät mit Schaltnetzteil: über 0,25 mA (halber Grenzwert) deutet auf ein defektes BauteilDGUV I 203-070, Abschnitte 3.5.5, 7.3 und 7.7
SK III: –Versorgung aus SELV-Quelle — Messung grundsätzlich entbehrlichDGUV I 203-070, Abschnitt 3.5.5

Messbedingung: Messung gegen den Schutzleiter der Netzversorgung; hinter einer galvanischen Trennung (Ausgangsklemmen) nur mit der direkten Methode (DGUV I 203-070, Abschnitt 3.5.5)

Ausgangsspannung

aktive Teile von SELV-/PELV-Stromkreisen (z. B. Ladegeräte, Netzteile, Kleinspannungserzeuger)

SK I: ≤ 25 V AC oder ≤ 60 V DCsofern nichts anderes festgelegt ist; Leerlaufspannung meist höher als NennausgangsspannungDGUV I 203-070, Tabelle 1; Abschnitt 7.3
SK II: ≤ 25 V AC oder ≤ 60 V DCsofern nichts anderes festgelegt ist; Leerlaufspannung meist höher als NennausgangsspannungDGUV I 203-070, Tabelle 1; Abschnitt 7.3
SK III: ≤ 25 V AC oder ≤ 60 V DCsofern nichts anderes festgelegt ist; Leerlaufspannung meist höher als NennausgangsspannungDGUV I 203-070, Tabelle 1; Abschnitt 7.3

Messbedingung: Ausgangsspannung messen; Sollwert entsprechend Typschild (DGUV I 203-070, Tabelle 1; Abschnitt 7.3)

Quelle: DGUV Information 203-070 „Wiederkehrende Prüfungen ortsveränderlicher elektrischer Betriebsmittel – Fachwissen für Prüfpersonen“, Ausgabe April 2026 (Korrektur Juni 2026), frei erhältlich bei dguv.de/publikationen, Webcode p203070. „–“ heißt: Messung entfällt bzw. ist für diese Schutzklasse nicht vorgesehen.

Woher die Grenzwerte kommen

Die DGUV Vorschrift 3 verlangt in § 5, elektrische Betriebsmittel vor der ersten Inbetriebnahme und in bestimmten Zeitabständen zu prüfen und dabei die elektrotechnischen Regeln zu beachten. Zahlen nennt die Vorschrift selbst nicht. Die Grenzwerte für die wiederkehrende Prüfung stehen in der DGUV Information 203-070, die die Messgrundlagen aus DIN EN 50699 (VDE 0702):2021-06 übernimmt. Tabelle 1 dort fasst Prüfumfang und Grenzwerte je Schutzklasse zusammen, Tabelle 2 die Isolationswerte.

Die Grenzwerte sind Mindest- bzw. Höchstwerte, keine typischen Messwerte. Intakte Geräte liegen meist weit darunter bzw. darüber: Schutzleiterwiderstände meist unter 0,1 Ω, Isolationswiderstände bei 300 MΩ (Messbereichsendwert) und höher. Liegt ein Messwert nahe am Grenzwert, soll die Prüfperson die Ursache feststellen (Abschnitte 3.5 und 3.5.2).

Messbedingungen und Reihenfolge

Der Schutzleiterwiderstand wird mit mindestens 200 mA Prüfstrom gemessen, bei Prüfgleichspannung in beide Stromrichtungen, während die Leitung abschnittsweise bewegt wird. Die Isolationsmessung läuft mit mindestens 500 V DC (250 V DC bei SELV/PELV und Überspannungsableitern). Ihr Ergebnis entscheidet, welche Methode für Schutzleiter- und Berührungsstrom zulässig ist: Erfasst sie nicht alle Teile, kommen nur die direkte Methode oder die Differenzstrommethode in Frage (Tabelle 1, Fußnote 2). Vor allem Messen steht immer das Besichtigen (Abschnitt 3.4).

Dokumentation der Messwerte

Nach § 14 Abs. 7 BetrSichV ist das Ergebnis der Prüfung aufzuzeichnen und mindestens bis zur nächsten Prüfung aufzubewahren — mit Art und Umfang der Prüfung, Ergebnis sowie Name und Unterschrift der zur Prüfung befähigten Person. Die Messwerte halten Sie zum Beispiel mit der DGUV-V3-Prüfprotokoll-Vorlage (Excel) fest. Wie oft geprüft wird, steht nicht in den Grenzwerten: Richtwerte je Einsatzbereich zeigt die DGUV-V3-Prüffristen-Tabelle, das Fälligkeitsdatum je Gerät berechnet der Prüffristen-Rechner. Hintergrund zur Norm: DIN EN 50699 (VDE 0702) – Wiederholungsprüfung.

Häufige Fragen zu den DGUV-V3-Grenzwerten

Gilt die Tabelle auch für ortsfeste Anlagen?

Nein. Die Werte stammen aus der DGUV Information 203-070 für ortsveränderliche und transportable elektrische Betriebsmittel. Für ortsfeste Betriebsmittel mit Anschlussstecker sind die Informationen laut Abschnitt 1 sinngemäß anwendbar; für elektrische Anlagen und ortsfeste Betriebsmittel gibt es die DGUV Information 203-072.

Was gilt, wenn der Hersteller andere Werte angibt?

Werden die Grenzwerte überschritten, etwa bei Ableitströmen von Geräten mit Frequenzumrichter, entscheidet die Prüfperson eigenverantwortlich. Ein mögliches Vorgehen nach DGUV Information 203-070, Abschnitt 3.3: prüfen, ob die Grenzwerte der Produktnorm eingehalten sind, und wenn diese keine Angaben enthält, ob die Herstellerangaben erfüllt werden. Bei Schutzimpedanzen zwischen aktiven Leitern und Schutzleiter gilt der Isolationswiderstand nach Herstellerangabe (Abschnitt 3.5.2).

Welcher Grenzwert gilt für den Schutzleiterwiderstand bei langen Leitungen?

Bis 5 m Leitungslänge und 1,5 mm² gilt ≤ 0,3 Ω. Je weitere 7,5 m kommen 0,1 Ω hinzu, höchstens 1 Ω insgesamt. Bei größeren Querschnitten gilt der berechnete Wert R = ρ · l / A + 0,1 Ω (Tabelle 1 und Abschnitt 3.3).

Nach welcher Norm wird gemessen?

Die DGUV Information 203-070 übernimmt die Messgrundlagen aus DIN EN 50699 (VDE 0702):2021-06. Die Tabelle nennt die Werte der DGUV Information mit Fundstelle; maßgeblich ist die jeweils aktuelle Fassung.
